Napájecí kabeláž s CANBUS BNR-MZD04 – Mazda CX-5, Mazda 3, Mazda 6 s Mazda Connect

Detailní popis produktu

Kompletní napájecí kabeláž s CANBUS dekodérem BNR-MZD04 je určena pro montáž kompatibilního Android autorádia do vybraných vozidel Mazda CX-5, Mazda 3 a Mazda 6 vybavených továrním systémem Mazda Connect. Umožňuje propojit nové autorádio s originální kabeláží vozidla bez nutnosti stříhání nebo pájení vodičů a zachovat vybrané původní funkce automobilu.

Kabeláž je určena pro vozy se systémem Mazda Connect se samostatným 7" displejem na palubní desce. CANBUS dekodér BNR-MZD04 (Binary) zajišťuje převod potřebných dat vozidla pro Android autorádio a podporuje například ovládání z multifunkčního volantu, ACC, signál zpátečky, parkovací brzdy a osvětlení autorádia. Kabeláž zároveň umožňuje zachovat originální parkovací kameru a u odpovídající výbavy také originální zesilovač BOSE.

Zapojení je typu Plug & Play. Na straně autorádia je kabeláž zakončena odpovídajícím 16PIN konektorem pro kompatibilní Android autorádia. Vzhledem k provedení originálního systému Mazda Connect obsahuje sada více konektorů, které se připojují k původním modulům vozidla.

Kde se kabeláž připojuje?

U vozidel Mazda CX-5 s Mazda Connect je hlavní tuner / audio modul umístěn za přihrádkou spolujezdce. Při montáži je proto nutné přihrádku demontovat a kabeláž připojit přímo k originálním konektorům tohoto modulu. Odtud je kabeláž vedena k novému Android autorádiu v palubní desce.

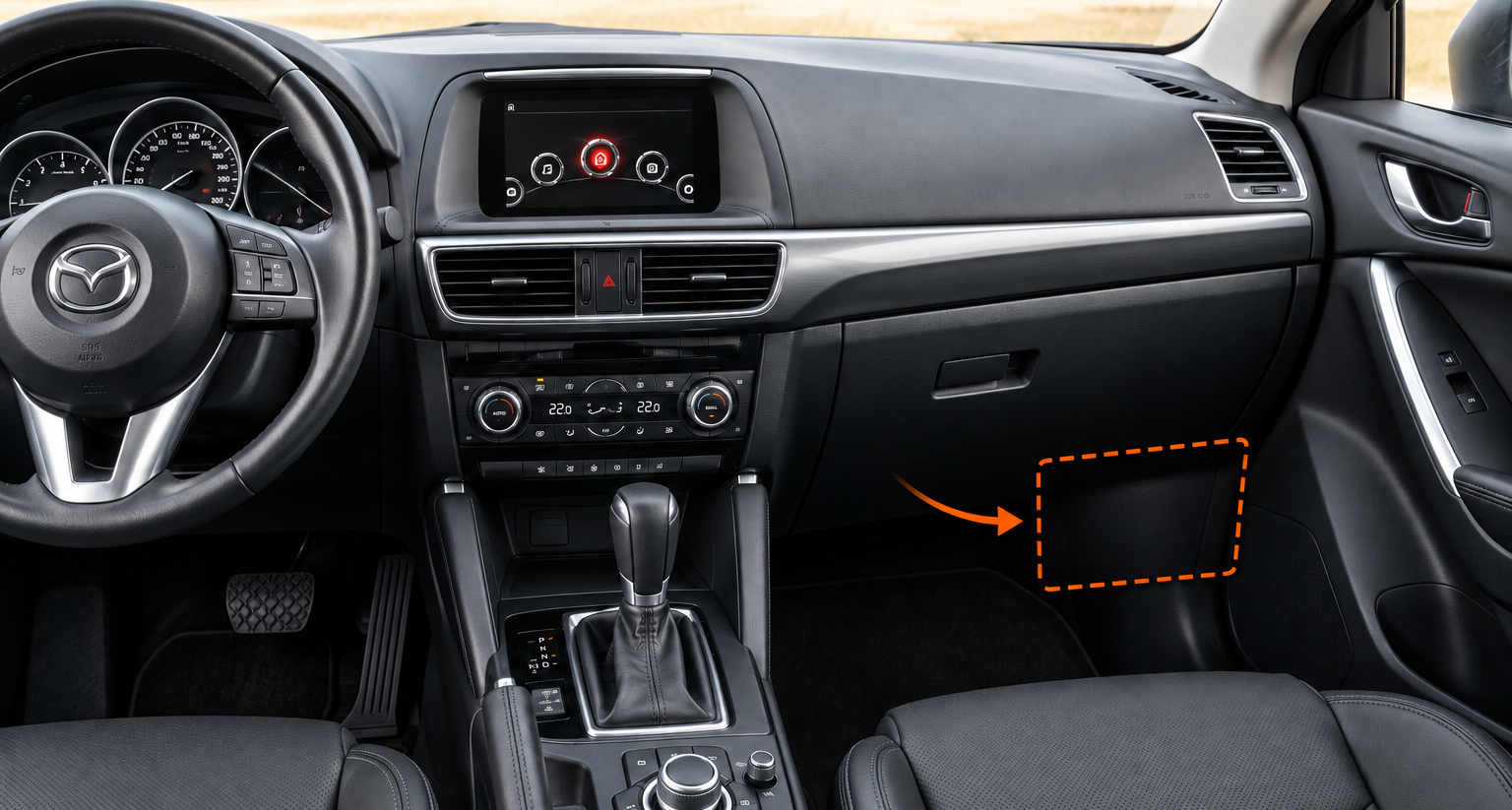

Umístění originálního audio modulu u Mazda CX-5 s Mazda Connect
Modul se nachází za přihrádkou spolujezdce. Kabeláž se připojuje přímo k jeho originálním konektorům.

Důležité upozornění

Tato kabeláž je určena pouze pro vozidla s odpovídající verzí systému Mazda Connect. Rozhodující není pouze model a rok výroby vozidla, ale především typ původního rádia, displeje a použitých konektorů.

Před objednáním doporučujeme ověřit, že je vozidlo vybaveno samostatným 7" displejem Mazda Connect. Pokud si nejste jistí kompatibilitou, doporučujeme porovnat palubní desku a konektory originálního modulu s produktovými fotografiemi.

Kabeláž není určena pro Mazda CX-5 KE 2012–2015 s klasickým CD rádiem nebo navigací TomTom, pro vozidla bez systému Mazda Connect ani pro novější systémy s odlišnými konektory.

Funkčnost originálního otočného ovladače Mazda Connect a továrního USB/SD není touto kabeláží zaručena a může záviset na konkrétním vozidle a použitém Android autorádiu.

Klíčové vlastnosti

• Kompletní kabeláž pro vybraná vozidla Mazda s Mazda Connect.
• CANBUS dekodér BNR-MZD04 / Binary.
• Plug & Play instalace bez stříhání originální kabeláže vozidla.
• Podpora ovládání autorádia z multifunkčního volantu.
• Předávání signálu zapalování ACC.
• Předávání signálu zařazené zpátečky REVERSE.
• Předávání informace o parkovací brzdě.
• Předávání signálu osvětlení autorádia ILL.
• Podpora zachování originální parkovací kamery.
• Podpora originálního zesilovače BOSE u odpovídající výbavy.*
• RCA vedení pro linkový audio signál k originálnímu zesilovači.
• 16PIN konektor pro kompatibilní Android autorádio.

* Dostupnost jednotlivých funkcí se může lišit podle modelu, roku výroby, výbavy vozidla, použitého Android autorádia a nastavení CANBUS profilu.

Originální zesilovač BOSE

U vozidel vybavených originálním audio systémem BOSE umožňuje kabeláž zachovat tovární zesilovač. Při instalaci je nutné správně připojit vodič AMP-CON pro sepnutí zesilovače a využít odpovídající linkové RCA výstupy autorádia. Bez správného připojení zesilovače nemusí být zvuk funkční nebo může být reprodukce zkreslená.

Originální parkovací kamera

Kabeláž obsahuje potřebné propojení pro zachování originální zadní parkovací kamery. Po zařazení zpátečky předává CANBUS dekodér autorádiu příslušný signál a obraz kamery je veden samostatným kamerovým propojením kabeláže. CANBUS dekodér samotný obrazový signál nepřenáší.

Obsah balení

• 1× kompletní napájecí a propojovací kabeláž Mazda
• 1× CANBUS dekodér BNR-MZD04
• 1× RCA / audio propojovací kabeláž

Vhodné pro automobily

• Mazda CX-5 KE facelift: 2015–2017 – Mazda Connect se samostatným 7" displejem
• Mazda 3 BM: 2013/2014–2016 – Mazda Connect
• Mazda 6 GJ facelift: 2015–2018 – Mazda Connect se 7" displejem

Uvedené modely a ročníky vycházejí z kompatibility konkrétní kabeláže a systému Mazda Connect. Rozhodující je vždy typ původního multimediálního systému a shoda konektorů.

Vhodné pro autorádia

Určeno pro kompatibilní Android autorádia s odpovídajícím 16PIN napájecím konektorem a podporou CANBUS dekodérů Binary / BNR. Po instalaci může být nutné v továrním nastavení autorádia zvolit výrobce CANBUS Binary a odpovídající profil vozidla Mazda.

Doporučujeme odbornou montáž. Vzhledem k umístění originálního modulu za přihrádkou spolujezdce a rozsahu kabeláže je instalace složitější než u běžného zapojení autorádia přímo do konektoru za displejem.
