Napájecí kabeláž s CANBUS Raise G-RZ-HYK63 – Hyundai / Kia

Detailní popis produktu

Napájecí kabeláž s CANBUS dekodérem Raise G-RZ-HYK63 je určena pro připojení kompatibilního Android autorádia s 16PIN konektorem do vybraných vozidel Hyundai a Kia. Umožňuje propojit autorádio s původní elektroinstalací vozidla bez nutnosti stříhání nebo pájení vodičů.

Kabeláž propojuje napájení a čtyři reproduktorové kanály. Součástí je CANBUS dekodér Raise G-RZ-HYK63 pro komunikaci s elektronikou podporovaných vozidel. Obsahuje také vedení pro ovládání z volantu, osvětlení autorádia, napájení antény a připojení kamerového signálu. Dostupnost jednotlivých funkcí závisí na konkrétním zapojení vozidla a možnostech použitého autorádia.

Důležité upozornění

Hyundai a Kia používaly i v rámci stejného modelu a roku výroby několik typů originálních autorádií, konektorů a rozdílných pinoutů podle trhu a výbavy vozidla.

Před objednáním porovnejte tvar konektorů a rozmístění osazených pinů s produktovými fotografiemi a schématem níže. Seznam vozidel slouží jako orientační pomůcka. Stejný nebo velmi podobný tvar konektoru nemusí znamenat shodné elektrické zapojení.

Vozidla s originálním externím zesilovačem mohou vyžadovat jiné provedení kabeláže nebo doplňkový adaptér. Tato kabeláž sama o sobě nezajišťuje převod digitálního zvuku SPDIF pro původní zesilovač.

Pinout konektorů

Níže uvedené schéma zobrazuje zapojení této konkrétní kabeláže a obsazené pozice konektorů A, B a C. Při ověřování kompatibility porovnejte zejména pozice napájení, reproduktorů, ovládání z volantu, CANBUS a parkovací kamery.

Pinout konektorů Hyundai / Kia – zapojení konkrétního provedení této kabeláže.

Porovnání s originálním autorádiem

Pro snadnější kontrolu kompatibility porovnejte také vzhled konektorů na zadní straně původního autorádia. Fotografie níže slouží jako pomůcka k rozpoznání odpovídajícího provedení. Konektory musí odpovídat tvarem i zapojením jednotlivých pinů.

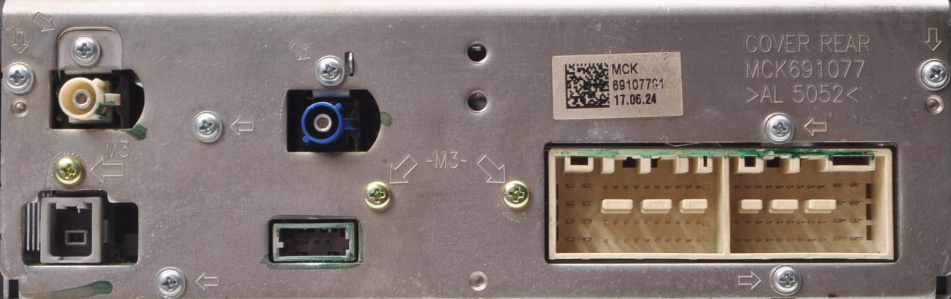

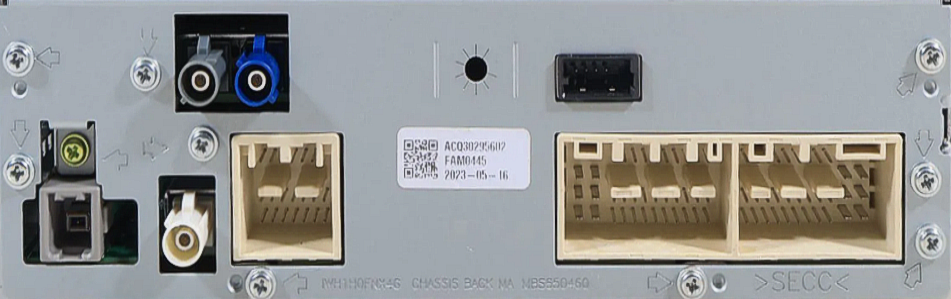

Příklady zadních konektorů originálních autorádií Hyundai / Kia.

Klíčové vlastnosti

• Napájecí kabeláž pro vybraná vozidla Hyundai a Kia.
• CANBUS dekodér Raise G-RZ-HYK63 součástí balení.
• Konektory na straně vozidla 38PIN + 35PIN + 21PIN.
• 16PIN konektor pro kompatibilní Android autorádio.
• Připojení přes odpovídající originální konektory bez stříhání kabeláže vozidla.
• Propojení všech čtyř reproduktorových kanálů.
• Vedení pro ovládání autorádia z multifunkčního volantu.*
• Propojení trvalého napájení a signálu ACC.*
• Vedení pro osvětlení autorádia a napájení antény.*
• Vedení kamerového signálu a signálu zpátečky.*

* Dostupnost jednotlivých funkcí závisí na modelu, roku výroby, výbavě vozidla, zapojení původního rádia a podpoře použitého Android autorádia.

Ovládání z volantu a CANBUS

U podporovaných vozidel umožňuje sestava zachovat ovládání autorádia z multifunkčního volantu. Způsob přenosu ovládání závisí na konkrétním vozidle – může využívat analogové vedení nebo komunikaci prostřednictvím dekodéru.

Pro správnou funkci CANBUS je nutné v nastavení kompatibilního autorádia zvolit Raise / RZC a odpovídající protokol vozidla. U analogového ovládání může být potřeba jednotlivá tlačítka ručně přiřadit v nabídce autorádia.

Originální parkovací kamera

Kabeláž obsahuje vedení pro kamerový signál. Zachování původní parkovací kamery však závisí také na jejím napájecím napětí, zapojení a obrazovém formátu. Podle provedení vozidla může být nutný další adaptér nebo úprava zapojení.

U některých originálních rádií Kia Niro a Kia Soul jsou napájecí piny kamery umístěny jinak než v uvedeném schématu. Samotné přepnutí autorádia do režimu couvání nepotvrzuje správné napájení kamery. Podpora původního systému 360° není automaticky zajištěna.

Obsah balení

• 1× napájecí a reproduktorová kabeláž Hyundai / Kia
• 1× CANBUS dekodér Raise G-RZ-HYK63
• 1× Anténní redukce
• 1× Propojení USB s 4PIN konektorem

Vhodné pro automobily

Hyundai

• Hyundai i20 II (GB / IB): 2014–2020*
• Hyundai i30 III (PD / PDE): 2016–2024*
• Hyundai i40 facelift (VF): 2015–2019*
• Hyundai Kona I (OS): 2017–2023*
• Hyundai Tucson III (TL): 2015–2020*
• Hyundai Tucson IV (NX4): 2020–2024*
• Hyundai Santa Fe III (DM): 2016–2018*
• Hyundai Santa Fe IV (TM): 2018–2023*
• Hyundai Ioniq (AE): 2016–2022*
• Hyundai Elantra VI (AD): 2016–2020*
• Hyundai Elantra VII (CN7): 2021–2023*
• Hyundai H350: 2015–2021*
• Hyundai i10 III (AC3): 2019–2023*
• Hyundai Staria (US4): 2021–2023*
• Hyundai Veloster II (JS): 2018–2021*
• Hyundai Venue (QX): 2019–2022*

Kia

• Kia Ceed II / ProCeed II (JD, facelift): 2015–2018*
• Kia Ceed III / ProCeed III (CD): 2018–2023*
• Kia XCeed (CD): 2019–2023*
• Kia Sportage IV (QL): 2016–2021*
• Kia Sorento III (UM): 2015–2020*
• Kia Optima IV (JF / SW / PHEV): 2016–2020*
• Kia Niro I (DE): 2016–2022*
• Kia Soul II (PS): 2016–2019*
• Kia Soul III (SK3): 2019–2021*
• Kia Rio IV (YB): 2017–2023*
• Kia Stonic (YB): 2017–2023*
• Kia Picanto III (JA): 2017–2023*
• Kia Venga: 2017–2019*
• Kia Stinger (CK): 2017–2023*
• Kia Cerato / Forte / K3 (YD / BD): 2016–2021*
• Kia Carnival / Sedona (YP): 2014–2020*
• Kia Seltos: 2019–2023*
• Kia Cadenza (YG): 2016–2019*

* Uvedené modely a ročníky slouží jako orientační pomůcka. Hyundai a Kia používaly podle roku výroby, trhu, výbavy a typu originálního autorádia více rozdílných zapojení. Rozhodující je vždy shoda 38PIN + 35PIN konektorů a jejich pinoutu s produktovými fotografiemi. Kabeláž je určena především pro vozidla bez originálního externího zesilovače. U vozidel s OEM navigací nebo zesilovačem JBL, Infinity, Harman Kardon, Krell či jiným továrním zesilovačem může být zapojení odlišné.

Vhodné pro autorádia

Určeno pro kompatibilní Android autorádia s odpovídajícím 16PIN napájecím konektorem a podporou dekodéru Raise. Samotná přítomnost 16PIN konektoru nezaručuje kompatibilitu – musí odpovídat také jeho pinout a zapojení napájecích a ovládacích vodičů.

Pokud si výběrem nejste jistí, zašlete nám model a rok výroby vozidla, fotografii štítku původního autorádia a fotografie jeho zadních konektorů.
