Napájecí kabeláž 16PIN pro Android autorádio – Hyundai / Kia

Detailní popis produktu

Kompletní napájecí kabeláž 16PIN pro Android autorádio je určena pro vybraná vozidla Hyundai a Kia s odpovídajícím originálním 74PIN konektorem. Umožňuje propojit kompatibilní Android autorádio s originální elektroinstalací vozidla bez nutnosti stříhání nebo pájení vodičů.

Kabeláž je provedena bez CANBUS dekodéru a využívá signály dostupné přímo v originálním konektoru vozidla. Podporuje například analogové ovládání z multifunkčního volantu, originální USB, AUX vstup, signál zpátečky a originální parkovací kameru.

Součástí kabeláže je integrovaný měnič napětí 12 V → 6 V pro napájení originální parkovací kamery. Obraz kamery je veden prostřednictvím samostatného RCA konektoru označeného CAMERA. Kabeláž obsahuje také RCA vstupy AUX IN L / AUX IN R, vodič KEY2 pro analogové ovládání z volantu a vodič BACK pro signál zařazené zpátečky.

Důležité upozornění

Hyundai a Kia používaly i v rámci stejného modelu a roku výroby několik typů originálních autorádií, konektorů a rozdílných pinoutů podle trhu a výbavy vozidla. Kompatibilitu proto nelze určit pouze podle modelu a roku výroby.

Před objednáním doporučujeme porovnat hlavní 74PIN konektor a rozmístění jednotlivých pinů s produktovými fotografiemi a schématem pinoutu. Stejný nebo velmi podobný tvar konektoru automaticky neznamená shodné elektrické zapojení.

Zvláštní pozornost doporučujeme u vozidel vybavených originálním zesilovačem, tovární navigací nebo samostatným ovládacím panelem autorádia. Tyto verze mohou používat další konektory a tato kabeláž nemusí zachovat všechny původní funkce.

Pinout konektoru

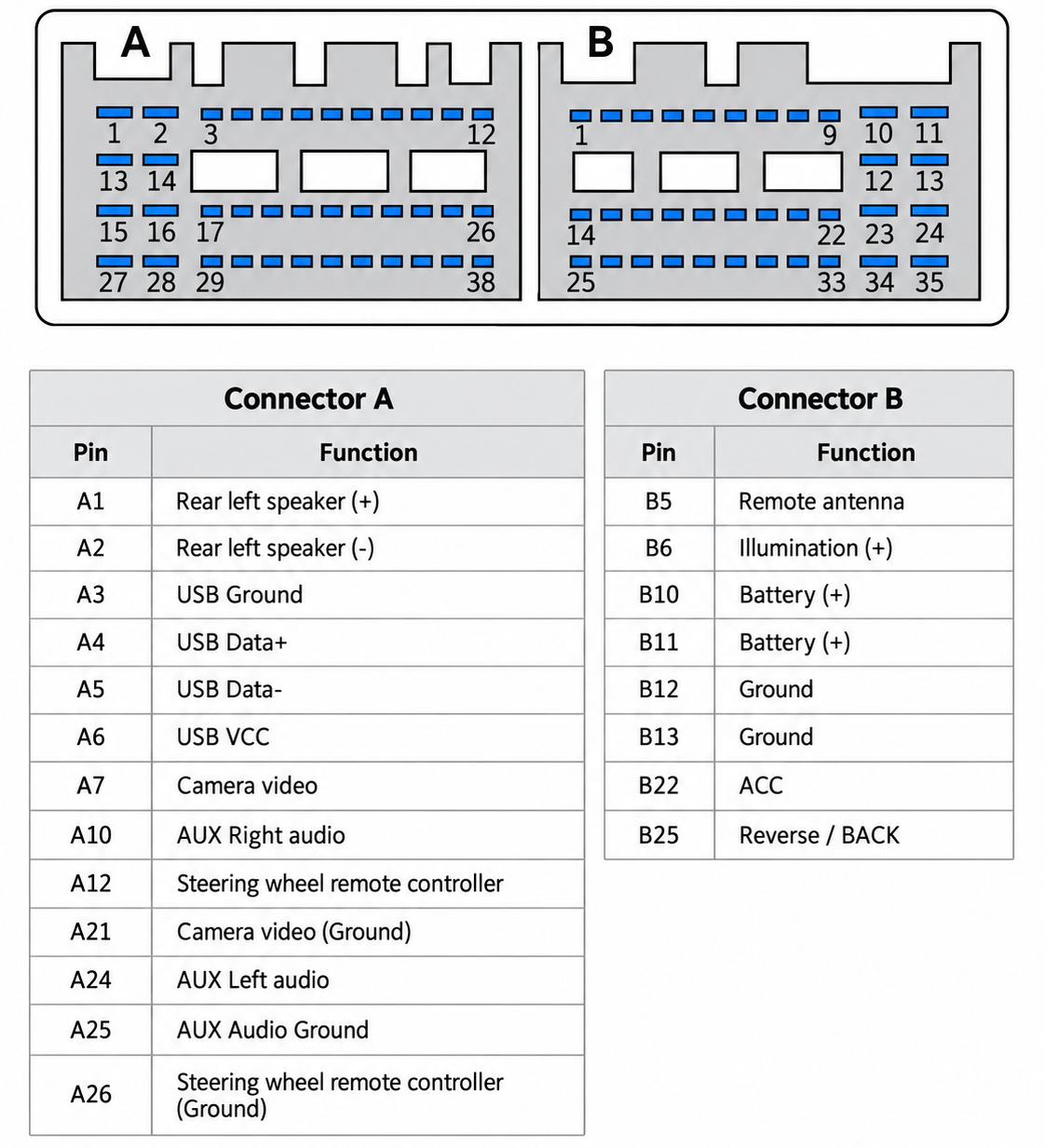

Níže uvedené schéma zobrazuje zapojené pozice konektorů A a B této konkrétní kabeláže. Před objednáním doporučujeme porovnat rozmístění pinů s originálním konektorem vašeho vozidla.

Pinout 74PIN konektoru Hyundai / Kia
Rozmístění pinů odpovídá konkrétnímu provedení této kabeláže.

Klíčové vlastnosti

• Kompletní napájecí kabeláž pro vybraná vozidla Hyundai a Kia.
• Hlavní konektor do vozidla typu 74PIN.
• 16PIN konektor pro kompatibilní Android autorádio.
• Provedení bez CANBUS dekodéru.
• Plug & Play instalace bez stříhání originální kabeláže vozidla.
• Podpora analogového ovládání autorádia z multifunkčního volantu.*
• Výstup KEY2 pro ovládání z volantu.
• Podpora originálního USB.*
• Podpora originálního AUX – levý a pravý audio kanál.*
• Podpora zachování originální parkovací kamery.*
• Integrovaný měnič 12 V → 6 V pro napájení originální kamery.
• RCA konektor CAMERA pro obraz originální parkovací kamery.
• Vyvedený vodič BACK pro signál zařazené zpátečky.

* Dostupnost jednotlivých funkcí se může lišit podle modelu, roku výroby a výbavy vozidla, konkrétního pinoutu originálního konektoru a možností použitého Android autorádia.

Originální parkovací kamera

Kabeláž umožňuje zachovat originální zadní parkovací kameru u vozidel s odpovídajícím zapojením. Integrovaný měnič snižuje napájecí napětí z 12 V na 6 V, které používají originální kamery u řady vozidel Hyundai a Kia.

Po zařazení zpátečky je signál BACK / REVERSE předán Android autorádiu a současně je aktivováno napájení kamery. Obrazový signál je veden do autorádia prostřednictvím RCA konektoru CAMERA.

U některých vozidel je signál zpátečky dostupný přímo v originálním konektoru vozidla. U jiných konfigurací může být nutné vyvedený vodič BACK připojit na +12 V signál zpátečkového světla.

Originální USB a AUX

Kabeláž obsahuje propojení pro originální USB konektor vozidla a analogový AUX vstup. K dispozici jsou samostatné vodiče USB napájení a datové komunikace a RCA konektory AUX IN L / AUX IN R. Funkčnost závisí na konkrétní výbavě vozidla a možnostech použitého Android autorádia.

Ovládání z volantu

Ovládání z multifunkčního volantu je u podporovaných vozidel řešeno analogovým signálem KEY, nikoliv prostřednictvím CANBUS dekodéru. Kabeláž má vyvedený vodič KEY2 pro propojení s kompatibilním Android autorádiem.

Obsah balení

• 1× kompletní napájecí a propojovací kabeláž Hyundai / Kia
• integrovaný měnič napětí 12 V → 6 V pro originální parkovací kameru

Vhodné pro automobily

• Hyundai i30 III (PD): 2017–2021*
• Hyundai Verna: od 2017*
• Hyundai Kona: 2018–2021*
• Hyundai Elantra: od 2016*
• Hyundai Mistra: od 2016*
• Kia K2: od 2017*
• Kia Rio YB: 2017–2020*
• Kia Soul: 2017–2021*
• Kia Niro: 2017–2018*
• Kia Cerato / K3: 2017–2018*
• Kia Optima PHEV: 2017–2020*
• Kia Sportage QL: 2016–2020*
• Kia KX5: od 2018*
• Kia Stinger: od 2018*

* Uvedené modely a ročníky slouží jako orientační pomůcka. Kompatibilita se může lišit podle roku výroby, trhu, výbavy vozidla a typu originálního autorádia. Rozhodující je shoda konektoru a pinoutu s produktovými fotografiemi a schématem.

Vhodné pro autorádia

Určeno pro kompatibilní Android autorádia s odpovídajícím 16PIN napájecím konektorem. Samotná přítomnost 16PIN konektoru nezaručuje kompatibilitu – musí odpovídat také jeho pinout a zapojení jednotlivých napájecích a ovládacích vodičů.
